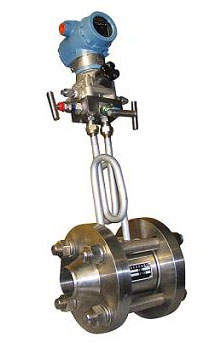

SKLG一體化孔板流量計
|
概述
SKLG一體化孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，一體化孔板流量計廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
適用范圍
1.公稱直徑： 15 mm ≤DN≤1200mm
2.公稱壓力：PN≤10MPa
3.工作溫度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5級，1級
產品選型
型號 |
說 明 |
| SKLG |
節流裝置（孔板流量計） |
|
代號 |
按其結構特征的兩大基本分類 |
|
K |
孔板 |
|
P |
噴嘴等 |
|
代號 |
公稱壓力（105Pa） |
|
2.5 |
2.5 |
|
10 |
10 |
|
16 |
16 |
|
25 |
25 |
|
64 |
64 |
|
100 |
100 |
|
200 |
200 |
|
代號 |
口徑 |
|
15～1200 |
15～1200mm |
|
代號 |
按其結構形式細分 |
|
H |
標準孔板(環室) |
|
Y |
標準孔板(法蘭) |
|
K |
標準孔板(鉆孔) |
|
I |
ISA 1932噴嘴 |
|
L |
長徑噴嘴 |
|
W |
文丘利噴嘴 |
|
G |
經典文丘利管 |
|
S |
雙重孔板 |
|
Q |
圓缺孔板 |
|
Z |
錐形入口孔板 |
|
R |
1/4圓孔板 |
|
P |
偏心孔板 |
|
N |
整體(內藏)孔板 |
|
X |
楔形孔板 |
|
T |
不在上述之列的特殊節流裝置 |
|
代號 |
介質 |
|
1 |
液體 |
|
2 |
氣體 |
|
3 |
蒸汽 |
|
4 |
高溫液體 |
|
代號 |
補償形式 |
|
N |
不帶壓力、溫度補償 |
|
P |
帶壓力補償輸出 |
|
T |
帶溫度補償輸出 |
|
Q |
帶壓力、溫度補償輸出 |
|
代號 |
變送器差壓量程范圍 |
|
0 |
微差壓量程 |
|
1 |
低差壓量程 |
|
2 |
中差壓量程 |
|
3 |
高差壓量程 |
|
代號 |
是否帶現場顯示 |
|
W |
節流裝置傳感器 |
|
X |
智能節流裝置（流量計） |
孔板流量計系列產品有：一體化孔板流量計；環形孔板流量計；平衡孔板流量計（平衡流量計）等。 |
|
